Sunboil Boyler
• Şebekeden Bağımsız Sistem(Off-Grid System)
• Ekstra Düşük Voltaj(Extra Low Voltage)
• Entegre Edilmiş MPPT(Integrated MPPT)
• İnvertörsüz Sistem(Inverter-Free System)
• Kolay Kurulum (Easy Installation)
SunBoil: Sıcak Su İhtiyacınızı Yeni Nesil Güneş Enerjisiyle Karşılayın!
SunBoil ile tanışın! Güneş enerjisiyle çalışan bu yenilikçi sistem, eviniz veya iş yeriniz için sıcak su sağlarken enerji tasarrufu yapmanızı ve çevreyi korumanızı sağlar.
SunBoil ile:
• Enerji faturalarınızı düşürürsünüz.
• Çevreye dost bir seçim yaparsınız.
• Güvenli ve sorunsuz sıcak su kullanırsınız.
• Enerji faturalarınızı düşürürsünüz.
• Çevreye dost bir seçim yaparsınız.
• Güvenli ve sorunsuz sıcak su kullanırsınız.
• 230 V AC elektrik şebekesi üzerinden güçlü elektrikli son ısıtma, en karanlık günlerde bile yeterli sıcak su üretilmesini sağlar. Kazan tamamen soğuduktan veya boşaltıldıktan sonra, su sıcaklığı kısa bir süre içinde tekrar yüksek bir sıcaklığa kadar ısıtılabilir.
• Fotovoltaik modüller, MC4 fiş bağlantıları kullanılarak kolayca bağlanır. Tüm sistem güvenli ekstra düşük voltajda çalıştığı için montaj/devreye alma için elektrikçiye ihtiyaç duyulmaz.
• Suyu ısıtmak için fotovoltaik modüllerden gelen doğru akımın doğrudan kullanımı. çalıştırmak için invertör veya akü gerekmez. Bu, çok kolay devreye alma sağlar ve maliyetleri ve karmaşıklığı azaltır.
• 1200 Watt DC kadar güçle, fotovoltaik hibrit termosifon suyu doğrudan güneş enerjisiyle ısıtır. Bulutlu günlerde de yeterli miktarda sıcak suya sahip olabilmek için, 4.000 Wp’ye kadar fotovoltaik panel bağlanabilir ve/veya akıllı 230 V AC yardımcı ısıtma sistemi devreye alınabilir.
SunBoil Su Bağlantısı
Cihazı su borusuna bağlarken, lütfen soğuk ve sıcak su boruları (giriş ve dönüş boruları) etrafındaki okları ve bilgi halkalarına dikkat edin.
• Soğuk su borusunun mavi bir halkası vardır.
• Sıcak su borusu, kırmızı bir halka ile işaretlenmiştir.
Sunboil DC Elektrik Bağlantısı
SunBoil, profesyonel ekipler tarafından hızlı ve güvenli bir şekilde kurulur. İşte kurulumun adım adım detaylı açıklaması:
1. Güneş Panellerinin Montajı:
Güneş panelleri, çatıya veya güneş ışığını en iyi alacak bir alana monte edilir. Paneller, dayanıklı braketlerle sabitlenir.
2. Kablolama ve MC4 Bağlantısı:
- Güneş panellerinden çıkan kablolar, MC4 konnektörlere dikkatlice bağlanır.
- Bu konnektörler, güvenli ve su geçirmez bir bağlantı sağlar.
- Kablolar, MPPT kartına ulaşacak şekilde yönlendirilir.
3. MPPT Kartının Bağlantısı:
- MC4 konnektörlerden gelen enerji, MPPT kartına giriş yapar.
- Kart, bu enerjiyi düzenler ve toplam 1200Watt su ısıtıcı rezistansa iletir.
4. Rezistansların Yerleşimi:
Rezistanslar, su tankının içinde uygun konuma yerleştirilir ve MPPT kartından gelen enerjiyle suyu ısıtır.
5. On/Off Anahtarı:
- Sistem, bir Aç/Kapat anahtarıyla kontrol edilir.
- Anahtar "On" konumuna getirildiğinde, güneş ışığı varsa sistem otomatik olarak devreye girer ve su sıcaklığı 65°C’nin altındaysa ısıtmaya başlar.
6. Güvenlik Kontrolleri:
- Emniyet termostatı, suyun 90°C’ye ulaşmasını engellemek için tanka yerleştirilir.
- NTC sensörü, su sıcaklığını sürekli izler ve sistemin 65°C’de durmasını sağlar.
SunBoil Nasıl Çalışır?
SunBoil, güneş enerjisini kullanarak suyu ısıtır.
İşte sistemin basit ve etkili çalışma süreci:
1. Güneş Panelleri: İki adet güneş paneli, güneş ışığını elektriğe çevirir.
2. MC4 Konnektörler: Güneş panellerinden gelen kablolar, MC4 konnektörlerle MPPT kartına bağlanır.
3. MPPT Kartı: Bu kart, güneş panellerinden gelen enerjiyi yönetir ve suyu ısıtmak 1200Watt gücündeki su ısıtıcı rezistansa aktarır.
4. Isıtma: Su, bakırdan yapılan özel üretilmiş rezistanslar aracılığıyla ısıtılır.
5. Otomatik Kontrol: Su 65°C’ye ulaştığında sistem otomatik olarak durur. Eğer su sıcaklığı 65°C’nin altına düşerse, güneş ışığı varsa sistem tekrar devreye girer.
6. Ekstra Güvenlik: Su sıcaklığı 90°C’ye ulaşırsa, emniyet termostatı devreye girer ve tüm sistemi kapatır.
Sunboil AC Elektrik Bağlantısı(Opsiyonel)
Sunboil su ısıtıcı cihaza AC şebeke enerjisiyle çalışan rezistans bağlantısı yapmak için üzerinde AC Rezistans montaj boşluğu bulunmaktadır.
Eğer güneş, suyu uzun süre boyunca ısıtmak için yeterli enerjiyi sağlayamazsa, Sunboil 230 V AC yeniden ısıtma sistemi ile otomatik olarak yeniden ısıtılabilir.
Not :Yaz aylarında, güneş ışınlarının en güçlü olduğu ve ısıtmanın PV enerjisiyle sağlandığı dönemlerde, ayarlanabilir termostat değerini en düşük sıcaklığa ayarlamanız önerilir.
Güneş ışığı yeterli olmadığında, ayarlanabilir termostat değeri istenen sıcaklığa ayarlanabilir (önerilen sıcaklık 35°C - 45°C aralığındadır). Fabrika ayarı 40°C’dir.
Neden MPPT Kartı Kullanıyoruz?
SunBoil sistemimizde güneş panellerini direkt olarak rezistanslara bağlamak yerine neden MPPT (Maksimum Güç Noktası Takibi) kartını kullanıyoruz? İşte kısa ve net cevaplar:
• Daha Fazla Verim: MPPT kartı, güneşten gelen enerjiyi en yüksek verimle kullanır. Bulutlu havalarda bile suyu hızlıca ısıtır.
• Güvenlik: Enerjiyi kontrol ederek aşırı ısınma veya arıza riskini önler.
• Enerji Tasarrufu: Su 65°C’ye ulaştığında ısıtmayı durdurur, gereksiz enerji harcamaz.
• Uzun Ömür: Rezistansları ve panelleri korur, sisteminizin ömrünü uzatır.
Özetle: MPPT kartı, sistemimizin beynidir. Enerjiyi akıllıca yönetir, güvenli ve ekonomik bir şekilde suyu ısıtır. Direkt bağlantı ise enerji kaybına ve risklere yol açar.
Güvenlik Özellikleri
SunBoil, sizin ve ailenizin güvenliği için tasarlandı:
• Düşük Voltaj: Sistem, insan sağlığı için güvenli olan maksimum açık devre voltajı 50 volt DC ile çalışır. Elektrik çarpması riski yoktur.
• Aşırı Isınma Koruması: Emniyet termostatı, suyun 90°C’ye ulaşması durumunda sistemi otomatik olarak kapatır.
• Otomatik Kontrol: Su 65°C’ye ulaştığında sistem durur, enerji tasarrufu sağlar ve aşırı ısınmayı önler.
Neden SunBoil?
• Ekonomik: Güneş enerjisi ücretsizdir, enerji faturalarınızı düşürür.
• Çevre Dostu: Fosil yakıt kullanmaz, karbon ayak izinizi azaltır.
• Güvenli: Düşük voltaj ve emniyet termostatı ile tam koruma sağlar.
• Kolay Kullanım: Basit Aç/Kapat kontrolü ile herkesin kullanabileceği bir sistem.
SunBoil ile Sıcak Su Artık Daha Kolay ve Akıllı! Hem ekonomik hem güvenli bu sistemi keşfetmek için bugün bizimle iletişime geçin!
SIK SORULAN SORULAR(SSS)
1-)MPP takip cihazı nedir?
-MPP Tracker, kazan / ısıtma çubuğunun gücünü güneş panellerinin anlık gücüne göre ayarlar. Her türlü hava koşullarında fotovoltaik verimini optimize etmek için kullanılır.MPP takipçisi olmayan bir güneş kazanı veya güneş ısıtma elemanı tatmin edici çalışmaz.
2-)Neden klasik bir termal güneş sistemi kullanılmıyor?
-Bunun birkaç nedeni vardır:
- Daha düşük yatırım maliyetleri. Fotovoltaik modüller son 20 yılda yaklaşık %90 daha ucuz hale geldi.
- Kurulum çok daha kolay çünkü sadece kablolar ile bağlantı sağlamanız yeterlidir.
- Güneş termal sistemlerinin aksine, fotovoltaik modüller bulutlu ve soğuk havalarda bile elektrik (veya ısı) üretir. Bu özellikle kışın en çok ısıya ihtiyaç duyulduğunda faydalıdır.
- Pompa gibi hareketli parçalar yok. Bu, hizmet ömrünü uzatır ve bakım maliyetlerini azaltır.
3-)Isıtma süreci hangi fotovoltaik güçte başlar?
-7 watt fotovoltaik güçten ısıtma süreci başlar. Gün doğduktan sadece birkaç saniye sonra sıcak su hazırlığı başlar.Güneş kazanı veya güneş ısıtma elemanı, mevcut güneş enerjisine bağlı olarak ısıtma gücünü maksimum çıkışa kadar sürekli olarak düzenler.
4-)Doğru akım mı, alternatif akım mı? Sunboil ürünler neden doğru akım kullanır?
-Tüm Yeşilev ürünleri doğrudan fotovoltaik modüllerin doğru akımını kullanır.Bu, maksimum verimlilik sağlar. Neredeyse hiç dönüşüm kaybı yok. Ayrıca invertörler için birçok maliyetten de tasarruf edilebilir.Doğrudan akımın kullanımı Yeşilev ürünlerinin temel felsefesidir.
5-)Sunboil, şebekeye bağlı olmadan da şebekeden bağımsız bir sistem olarak çalışabilir mi?
-Evet, Sunboil ayrıca şebekeden bağımsız bir sistem olarak da çalıştırılabilir. PV modülleri için MC4 konnektörleri mevcuttur. Kısacası Sunboil cihazı şebeke elektriğinin olmadığı yerlerde de sadece güneş paneli ile de çalıştırabilirsiniz.
6-)Doğru fotovoltaik modülleri seçerken neler göz önünde bulundurulmalı?
- Temelde, herhangi bir marka güneş paneli kullanabilirsiniz.
- Fotovoltaik modülleri satın alırken belirtilen 50Volt DC açık devre voltajına dikkat edin. Güneş modülünün açık devre voltajı, Sunboil veri tablosunda belirtilen açık devre voltajını aşmamalıdır.(Panellerin etiketinde bulunan Voc(Açık Devre Voltajı) maksimum 50 Volt olmalıdır.
7.) 6mm2 Uzatma kablosu güneş paneli ile Sunboil cihaz arasında maksimum ne kadar uzunlukta olmalıdır?
-Sunboil cihaz ile güneş paneli arasındaki güneş kablosu 25 metreye kadar uzunlukta olabilir. Minimum 6 mm² solar kablo öneririz.
Arka plan bilgisi: Kablo ne kadar uzun ve üzerinden geçen güç ne kadar yüksekse, kablodaki elektrik kayıpları o kadar yüksek olur. Bu, kablo kayıplarının önemini perspektife oturtmaktadır. Çünkü yazın iyi havada kablolardan yüksek bir güneş enerjisi akıyorsa, biraz daha yüksek kayıplar kabul edilebilir. Her halükarda, güneş enerjisi fazlasıyla mevcut. Kış yarım yılında faydalar daha düşük, zararlar ise buna göre daha düşüktür.

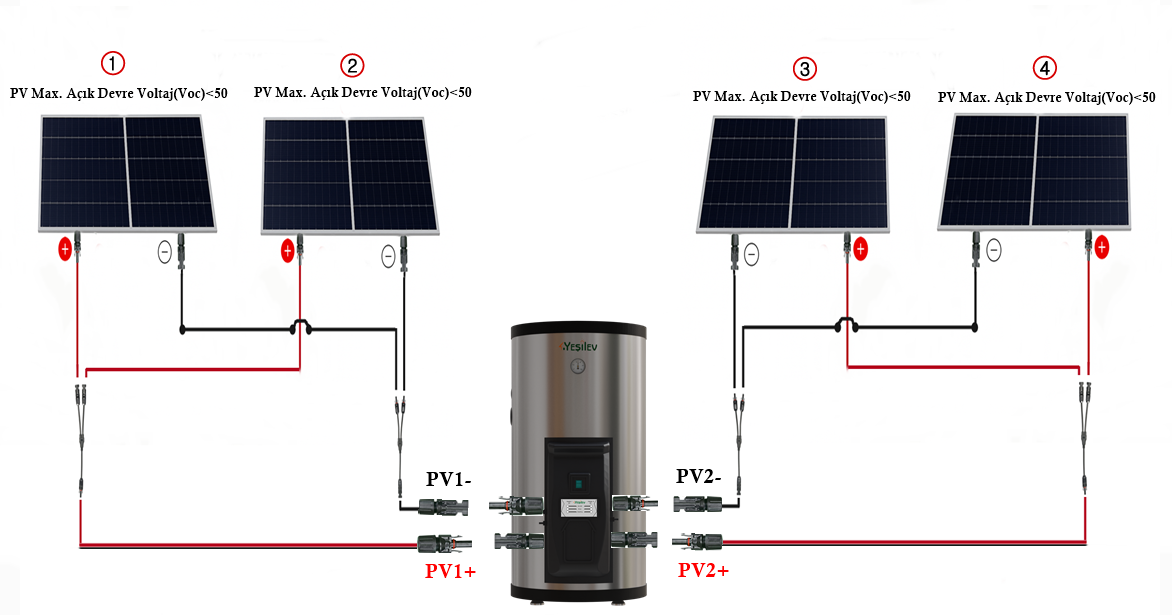

8-)Fotovoltaik modüllerin Güneş panellerinin birbiri ile bağlantısı paralel mi seri mi olmalı ? Ve neden?
-Paralel bağlantı. Tüm Yeşilev ürünler, paralel bağlı fotovoltaik modüllerle çalıştırılır.Bu, sistemin genel voltajını düşük tutar. Sadece fotovoltaik modüllerden gelen elektrik toplanıyor. Tüm Yeşilev sistemler koruyucu ekstra-düşük voltaj içinde çalıştığı için, sistemi kurmak için elektrikçi gerekmez. Bu, kurulum maliyetini azaltır ve güvenliği artırır.Fotovoltaik modülleri paralel bağlamak için, bu amaçla sağlanan paralel fişleri (Y-plug) kullanın.
| Birim | 120 Litre | 150 Litre | 200 Litre | 300 Litre | 500 Litre | |
| Ürün Modeli | - | WHS-120-HBB | WHS-150-HBB | WHS-200-HBB | WHS-300-HBB | WHS-500-HBB |
| Kapasite | lt | 120 | 150 | 200 | 300 | 500 |
| Maksimum Isı Kaybı | W | 39,6 | 46 | 47,5 | 50,2 | 61,3 |
| Çalışma Basıncı | MPa | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Hacim (l) | lt | 120 | 150 | 200 | 300 | 500 |
| Net Ağırlık | kg | 55 | 62 | 80 | 96 | 136 |
| Her MPPT İçin Maksimum PV Akım Tüketimi | A | 15 | 15 | 15 | 15 | 15 |
| PV DC Elektrik Gücü | W | 1200 | 1200 | 1200 | 1200 | 1200 |
| Harici AC Elektrik Gücü | W | 2000 | 2000 | 2000 | 2000 | 2000 |
| Maks. Bağlanabilir Fotovoltaik Gücü | Wp | 4000 | 4000 | 4000 | 4000 | 4000 |
| Her MPPT Takipçisi İçin Maks. Bağlanabilir Güç | Wp | 2000 | 2000 | 2000 | 2000 | 2000 |
| Fotovoltaik Modülün Maks. Açık Devre Voltajı | Voc | 50 | 50 | 50 | 50 | 50 |
| MPPT Sayısı | - | 2 | 2 | 2 | 2 | 2 |
| Fotovoltaikle Maks. Su Sıcaklığı | °C | 65-80 | 65-80 | 65-80 | 65-80 | 65-80 |
| Sıcak Su Çıkışı | - | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Prob Muhafazası | - | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| Soğuk Su Girişi | - | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Sirkülasyon | - | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Magnezyum Anodu | - | 1" | 1" | 1" | 1" | 1" |
| Elektrikli Isıtıcı | - | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 2" |
| Dış Çap | mm | 500 | 500 | 600 | 600 | 750 |
| Yükseklik | mm | 1200 | 1400 | 1200 | 1800 | 1800 |
| İzolasyon | mm | 60 | 60 | 60 | 60 | 60 |
Sunboil Boyler Set
Güneş enerjisiyle çalışan bu yenilikçi sistem, eviniz veya iş yeriniz için sıcak su sağlarken enerji tasarrufu yapmanızı ve çevreyi korumanızı sağlar. SunBoil ile:
• Enerji faturalarınızı düşürürsünüz.
• Çevreye dost bir seçim yaparsınız.
• Güvenli ve sorunsuz sıcak su kullanırsınız.
